詳細說明：
WZ口裝配熱電阻與顯示儀表配套，可在-200~650℃溫度范圍內的液體，氣體介質和固體表面進行溫度測量，廣泛應用于航天航空、原子能、石油、化工、電力、輕紡、食品等部門和科學技術領域。
裝配熱電阻通常由感溫元件、外保護管、接線盒及安裝固定裝置組成。
工作原理
熱電阻是利用物質在溫度變化時本身電阻也隨之發生變化這一特性而設計制造的。熱電阻的感溫部份是用電阻溫度系數較大的金屬絲{如鉑絲、鎳絲、銅絲等)均勻地雙繞在絕緣材料制成的骨架上或用金屬漿料噴鍍或印刷在絕緣底板上，當被測介質中存在溫度梯度時，所測溫度是感溫元件所在范圍內的平均溫度。
主要特點：測溫范圍寬、測溫精度高、使用壽命長、安裝使用方便。
主要技術參數
裝配熱電阻的品種、允差等級列于表

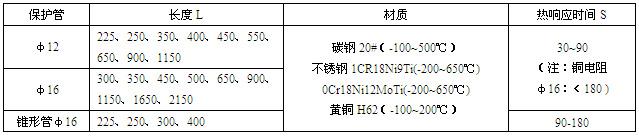

裝配熱電阻保護管外徑、長度、材質響應時間列于表
常溫絕緣電阻
裝配鉑熱電阻的常絕緣電阻不小于100MΩ
裝配鉑熱電阻的常溫絕緣電阻不小于10MΩ
試驗電壓為100±50Vdc

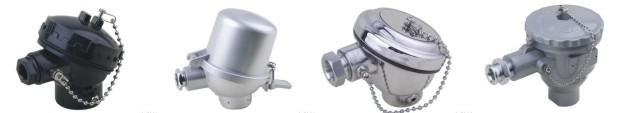

典型的接線盒形式

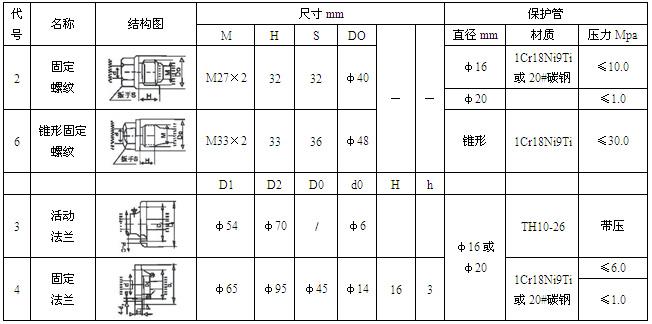

典型的安裝固定形式
典型的裝配熱電阻形式
